門形五面加工機
MVR-Hx
取り扱い会社名：ニデックマシンツール株式会社
可能性を追求する五面加工機。機械加工を、もっと自由に
MVR30Hx
MVR25Hx
コラム門内幅の距離（mm）
2,050
ワーク取付面から主軸端面までの距離（mm）
std. 1,650
opt. 2,010
MVR30Hx
コラム門内幅の距離（mm）
2,550
ワーク取付面から主軸端面までの距離（mm）
std. 1,650
opt. 2,010
MVR35Hx
コラム門内幅の距離（mm）
3,250
ワーク取付面から主軸端面までの距離（mm）
std. 1,850
opt. 2,150
MVR40Hx
コラム門内幅の距離（mm）
3,750
ワーク取付面から主軸端面までの距離（mm）
std. 1,850
opt. 2,150
MVR45Hx
コラム門内幅の距離（mm）
4,250
ワーク取付面から主軸端面までの距離（mm）
std. 2,150
2022年 日刊工業新聞社 第52回機械工業デザイン賞 IDEA受賞 日本工作機械工業会賞
特長
卓越した精度

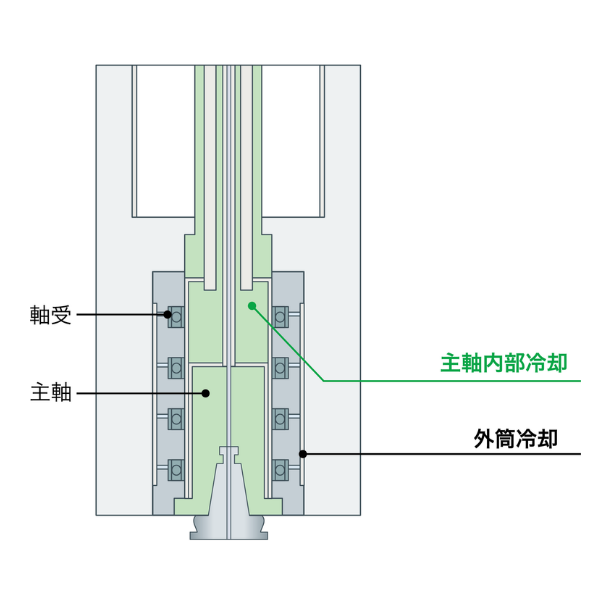

主軸の熱変位を抑える、主軸軸芯冷却
- 加工面の段差・食い込みを削減
- 低速域から高速域まで、高精度の加工が可能
Vertical Spindle Structure

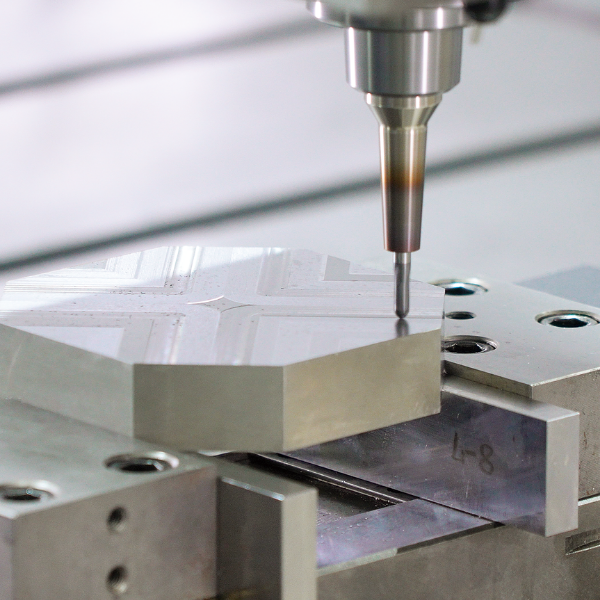

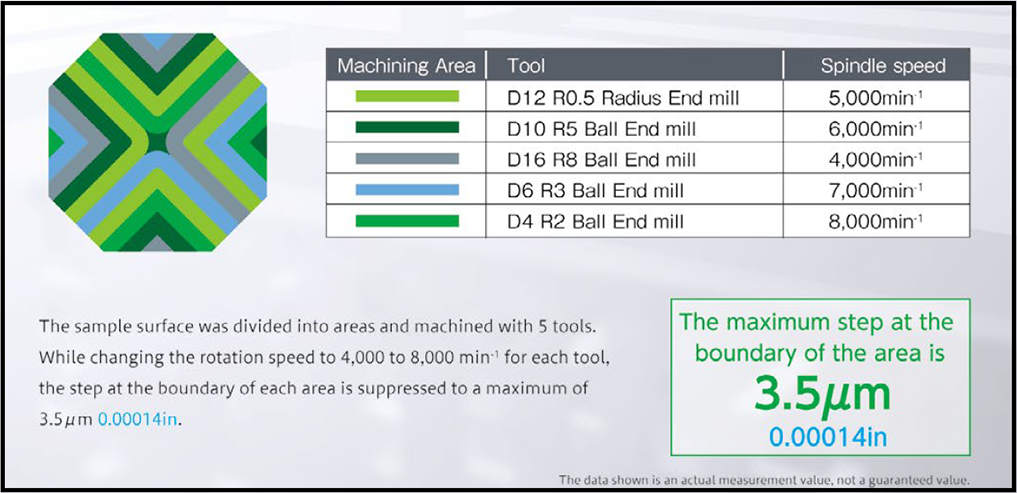

サンプル表面をエリア分けし、５本の工具で加工。
工具毎に回転速度を4,000～8,000min-1に変えながらも、エリア境界部分の段差は最大でも3.5μmに。

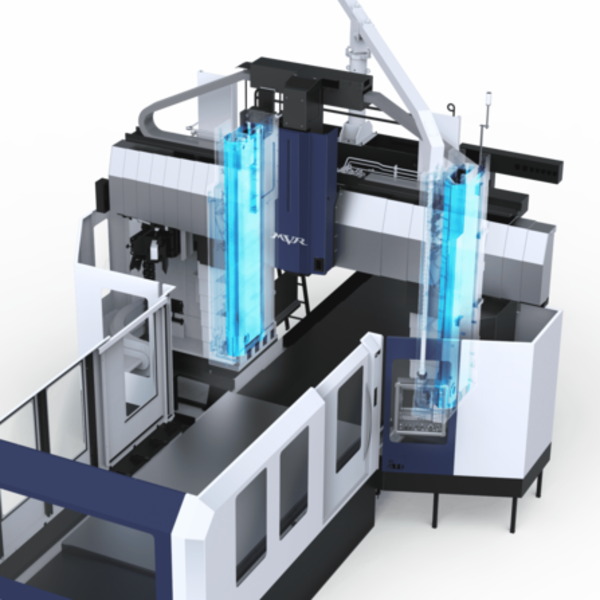

環境温度変化に影響されず幾何精度を保つ、サーモスタビライザコラム
- 時間経過による温度変化を気にせず段取り可能
- 長時間の加工でも原点が狂わず、芯出し頻度を削減
こだわりの切削能力
立軸・横軸ともにパワフルな重切削

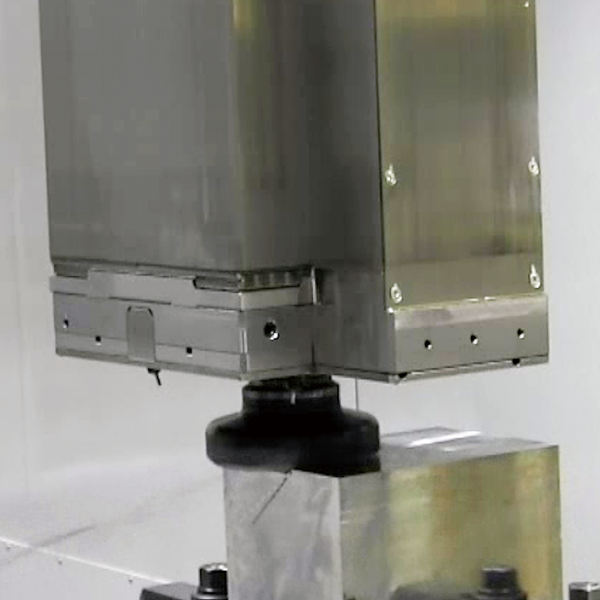

φ160mmフライス
(立主軸)
標準主軸 8,000min-1仕様

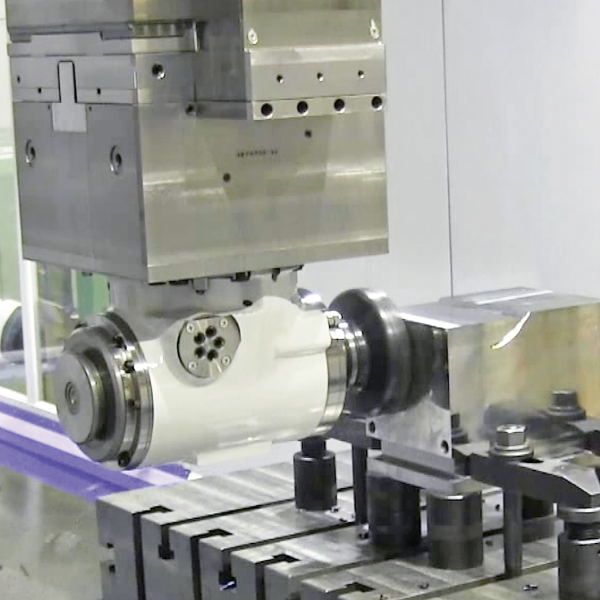

φ160mmフライス
(ライトアングルヘッド)
標準主軸 8,000min-1仕様

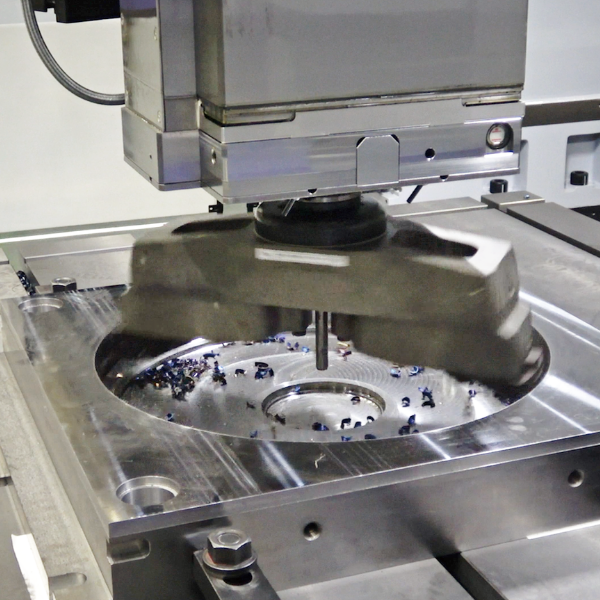

φ563大径ボーリング
(立主軸)
トルクアップ主軸(Opt.)
4,000min-1仕様

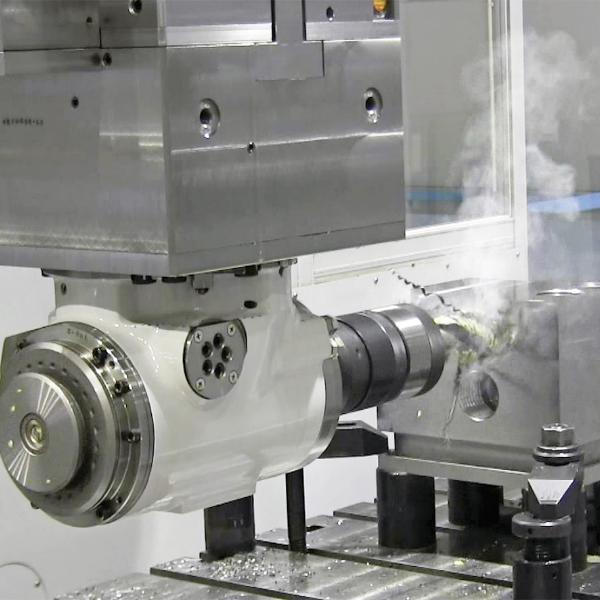

M64タップ
(ライトアングルヘッド)
標準主軸 8,000min-1仕様
意のままの多用途性
アタッチメントを豊富にラインナップ、選べるパッケージオプション

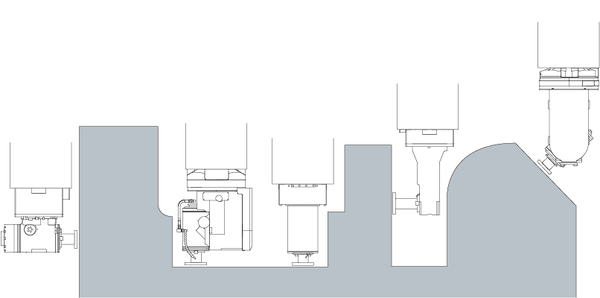

狭小部や傾斜面・自由曲面といった形状や、高速加工・高精度加工などの目的に応じて、アタッチメントをご選択いただけます。
形状に応じたアタッチメント例
| ライトアングルヘッド | 強力ライトアングルヘッド ハイスピードライトアングルヘッド スモールライトアングルヘッド |
|---|---|
| エクステンションヘッド | エクステンションヘッド（ロング） エクステンションヘッド（ショート） エクステンションヘッド（小径） ハイスピードエクステンションヘッド ハイスピードエクステンションヘッド（ビルトインモータ） |
| ユニバーサルヘッド | ユニバーサルヘッド（オフセットタイプ） ユニバーサルヘッド（センターヘッド） ハイスピードユニバーサルヘッド |
| 5軸加工ヘッド | ５軸（NC2軸）アタッチメント |
可能性を拡げる「操作性」
- 15 inch 大画面、タッチスクリーン操作盤
- 最新NC FANUC31i-MODEL B Plus搭載

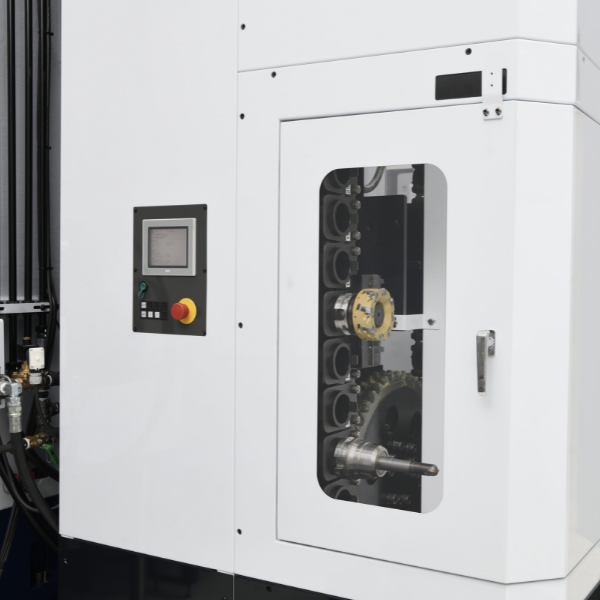

- タッチパネル付きの「工具マガジン操作盤」で、ポット番号呼出・工具データ編集が可能
マガジン近くに「工具マガジン操作盤」を配置
スペック
| 項目/形式 | MVR25Hx | MVR30Hx | MVR35Hx | MVR40Hx | MVR45Hx | ||
|---|---|---|---|---|---|---|---|
| テーブル | 作業面積 | 幅（mm） | 1,500 | 2,000 | 2,500 | 3,000 | 3,500 |
| 長さ（mm） | 3,000 (opt. 4,000, 5,000, 6,000, 8,000) | 3,000 (opt. 4,000, 5,000, 6,000, 8,000, 10,000) | 4,000 (opt. 5,000, 6,000, 8,000, 10,000) | 6,000 (opt. 8,000, 10,000) | |||
| 作業質量（ton/m） | 12/3.0 | 20/3.0 | 25/4.0 | 35/6.0 | |||
| (opt. 15/4.0, 18/5.0, 20/6.0, 20/8.0) | (opt. 25/4.0, 30/5.0 to 10.0) | (opt. 30/5.0 to 10.0) | (opt. 30/8.0, 25/10.0) | ||||
| コラム門幅（mm） | 2,050 | 2,550 | 3,250 | 3,750 | 4,250 | ||
| ワーク取付面から 主軸端面までの距離（mm） | 1,650 (opt. 2,010) | 1,850 (opt. 2,150) | 2,150 | ||||
| 主軸端 | ラムの大きさ（mm） | □350 | |||||
| 主軸回転速度（min-1） | 20～8,000 （opt. 17～6,000, 11～4,000, 40～12,000） | ||||||
| 主軸電動機出力（連続）（kW） | 連続 22/30：低速/高速 （opt. 18.5/26：低速/高速， 22/30：連続/30分，22/30：連続/30分） | ||||||
| ATC工具本数（本） | 60 （opt. 80, 100, 120, 180） | ||||||
| 機械質量（kg/ 作業面長さ mm） | 35,090/3,000 | 38,590/3,000 | 58,540/4,000 | 66,540/4,000 | 103,940/6,000 | ||
