複合加工機
TMX-4000
取り扱い会社名：株式会社TAKISAWA
Features 1
強力な工具主軸と高精度な左右主軸を持つ 複合加工機。加工対象ワークの範囲を拡大！
| TMX-4000ⅡST | TMX-4000ⅡS | TMX-4000Ⅱ | ||
|---|---|---|---|---|
| 右主軸台 | ● | ● | - | |
| 心押台 | - | - | ● | |
| 下刃物台(12角タレット) | ● | - | - | |
| 標準チャックサイズ | inch | 10+10 | 10+10 | 10 |
| 刃物台仕様 | ATC付工具主軸 | |||
| 最大加工径 | mm | φ500 | ||
| 最大加工長さ *1 | mm | 1500 | ||
| 棒材加工径 *2 | mm | φ80 | ||
| B軸旋回範囲 | deg | 230 （±115） | ||
| 左主軸回転速度 | min-1 | 4000 | ||
| 右主軸回転速度 | min-1 | 4000 | - | |
| 工具主軸回転速度 | min-1 | 12000 | ||
| ATC工具収納本数 | 40 [OP. 80. 120] | |||
| 早送り速度 | m/min | X1 : 40 / Z1 : 40 / Y1 : 40 / A : 30 | ||
| 左主軸用電動機（S2 30分/連続） | kW | 26/22 | ||
| 右主軸用電動機（S2 15分/連続） | kW | 22/15 | - | |
| 工具主軸用電動機（S3 25%/連続） | kW | 高速巻線：22/15 | ||
| 機械の高さ | mm | 3160 | ||
| 所要床面の大きさ *3 | mm | T40：6950×4478 | ||
| 機械質量 | kg | 17000 | 16300 | 16400 |
●：標準 - ：設定なし
*1) 最大加工長さはチャックの種類により異なります。
*2) 取り付けするチャック及びシリンダーによって、棒材加工径が変更になる場合があります。
*3) 横出しチップコンベア、操作盤、ATCマガジンを含む。

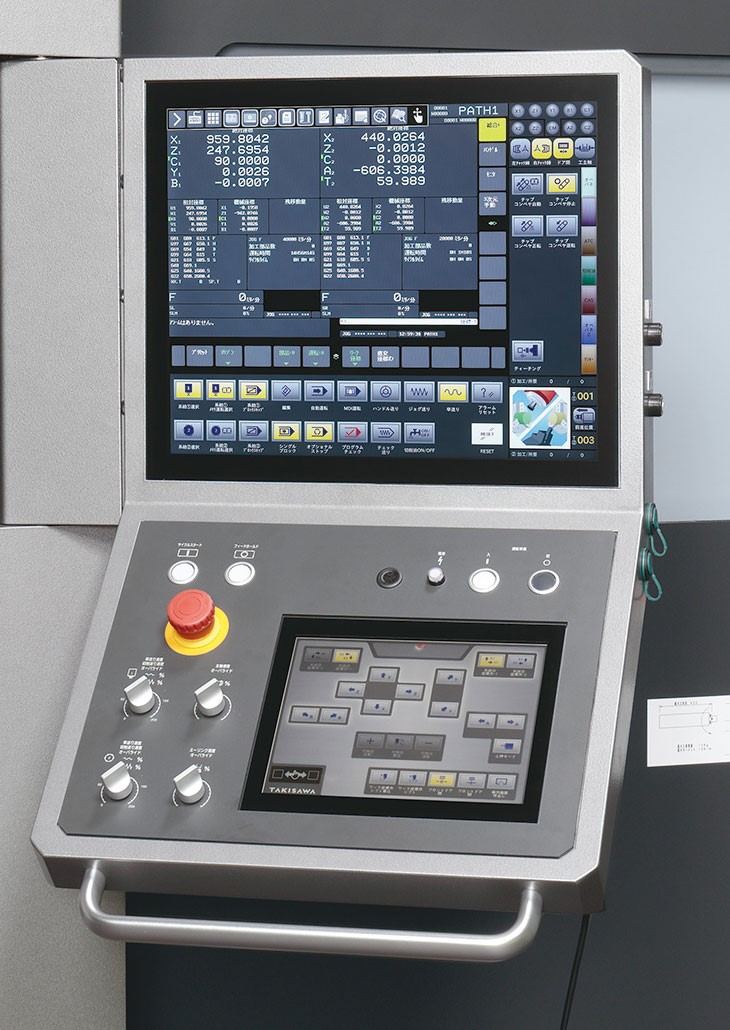

マルチモニター型操作盤
操作盤は19" と10.4" の2 画面仕様になりました。 10.4"モニターはスワイプ操作で直感的に画面切り替えが可能です。
10.4" 画面は操作ボタン表示だけでなく、操作中に知りたい情報を表示する等、便利な機能で作業を強力にサポートします。

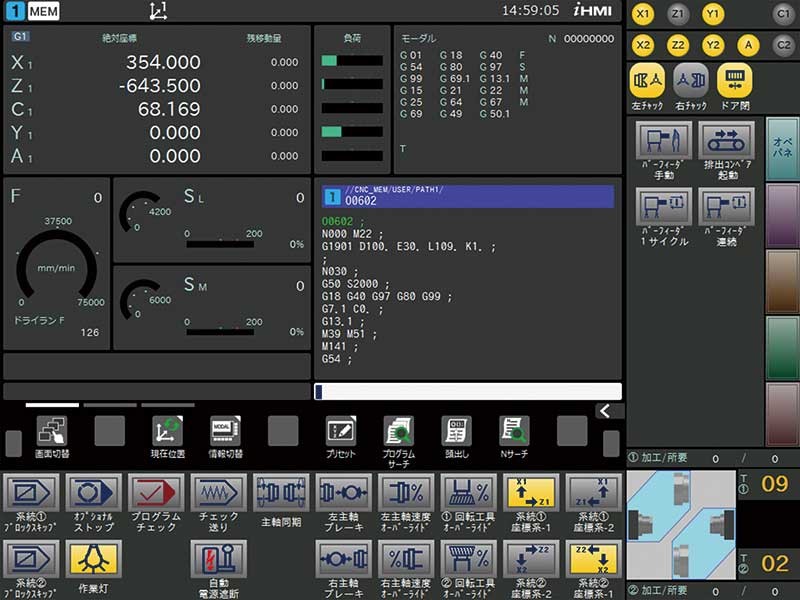

iHMI ヒューマン・マシン・インターフェース
作業の流れに沿った快適・簡単操作! !
加工現場の「計画」「加工」「改善」の各プロセスに必要な機能を搭載し、作業を一貫支援！

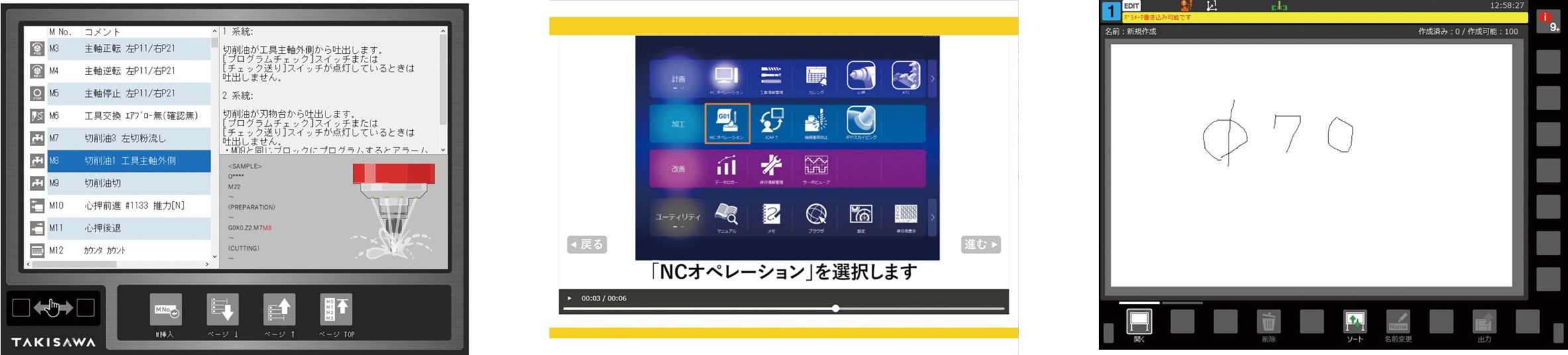

ポカミス防止の機能で作業を支援
i HMI 加工プログラム作成支援
旋盤用対話プログラミング（PANEL iH Pro）

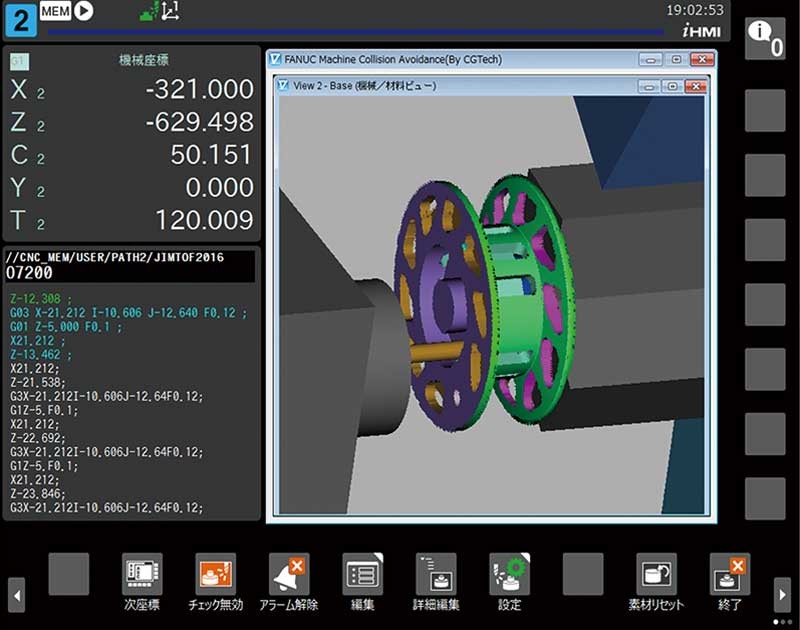

機械衝突防止機能（PANEL iH Pro）
TAKISAWAはCGTech テクノロジー・パートナー・プログラムメンバーです。
オリジナル対話ソフト Tiwap-1 対応
『TiwaP-1』は、加工プログラムの作成・シミュレーション・加工までを完全サポート し、オペレーターの労力を軽減する対話プログラミングシステムです。
『入力』はGコードを覚えなくても対話形式でかんたんプログラミングできます。『確認』は3Dアニメ描画や工具軌跡描画で切削結果をシミュレーションできます。『運転』は加工主軸や工程種の並びを自動判別し、主軸制御やC軸原点復帰を最適に実行します。
